Arduino LCD ST7920 128x64 - cum transferam o imagine

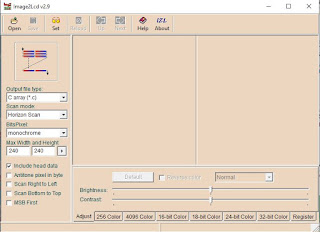

Deschidem programul Img2Lcd

Verificam dimensiunea imaginii pe care vrem sa o afisam pe dispaly-ul nostru

 Imaginea nu trebuie sa depaseasca dimensiunile display-ului. in cazul nostru 128x64 pixeli (8192pixeli). Imaginea are exact 128x64 pixeli.

Inainte de a selecta imaginea selectam in casuta "Scan mode:" Horizon Scan" (scanare orizontala a pixelilor si completam in casutele "Max Width and Height" 128 si respectiv 64, dimensiunile imaginii pe care am verificat-o mai inainte.

 Acum putem deschide imaginea in programul nostru, Img2Lcd, cu ajutorul butonului "Open"

Apasam "Open" si imaginea apare in program

Apasam "Save" si se deschide o fereastra in Notepad

Selectam fisierul hex si il aducem in programul nostru:

 #include "U8glib.h"

U8GLIB_ST7920_128X64_1X u8g( 13,  //E
                             11,  //R/W
                             12  //RS
                             /*10*/); //RST

void disp_graph_init()
{
  if ( u8g.getMode() == U8G_MODE_R3G3B2 ) {
    u8g.setColorIndex(255);     //branco
  }
  else if ( u8g.getMode() == U8G_MODE_GRAY2BIT ) {
    u8g.setColorIndex(3);         //máxima intensidade
  }
  else if ( u8g.getMode() == U8G_MODE_BW ) {
    u8g.setColorIndex(1);         // pixel on
  }
  else if ( u8g.getMode() == U8G_MODE_HICOLOR ) {
    u8g.setHiColorByRGB(255, 255, 255);
  }

} // end disp_graph_init

//  Image Bitmap

const uint8_t lion[] PROGMEM = { //128x64
  0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X00, 0X80, 0XFF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X00, 0XE0, 0XFF, 0X0F, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X00, 0XFC, 0XDB, 0X7F, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X00, 0X7E, 0XF7, 0XF7, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X00, 0X03, 0X78, 0X40, 0X07, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X80, 0X01, 0X78, 0X02, 0X04, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0XC0, 0X60, 0X38, 0X02, 0X04, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X60, 0XC6, 0X38, 0X09, 0X04, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X60, 0X8C, 0X30, 0X1C, 0X09, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0XE0, 0X01, 0X70, 0X80, 0X04, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X30, 0X00, 0X30, 0XC3, 0X04, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X10, 0XC0, 0X33, 0X07, 0X0E, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X90, 0XE1, 0X30, 0X8E, 0X03, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X90, 0XF3, 0X30, 0X98, 0X0B, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X30, 0X27, 0X20, 0X80, 0X09, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0XF8, 0X37, 0X60, 0X90, 0X09, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0XC8, 0X18, 0X72, 0X22, 0X0C, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X4C, 0X84, 0XC3, 0XC2, 0X0C, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X04, 0XE2, 0XC3, 0X8F, 0X0C, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X24, 0X03, 0XFB, 0X27, 0X11, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X32, 0X07, 0XFC, 0X22, 0X20, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X39, 0X06, 0XFF, 0X22, 0X31, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X80, 0X1D, 0X00, 0XF3, 0XA2, 0X23, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X80, 0X08, 0X00, 0XF6, 0XB0, 0X43, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X80, 0X40, 0X0C, 0XF6, 0X9B, 0XC3, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X00, 0X70, 0X1E, 0X4A, 0X0E, 0XC0, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X40, 0X0B, 0X3C, 0XF8, 0XEF, 0XC4, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0XC0, 0XC0, 0X21, 0XF0, 0X3D, 0X88, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X60, 0XE0, 0X41, 0XC0, 0X18, 0XC8, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X60, 0XA3, 0X41, 0X40, 0X10, 0X88, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0XE0, 0XF1, 0XD8, 0XC0, 0X10, 0XC1, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0XE0, 0X49, 0XD8, 0XF1, 0X1F, 0XC3, 0X03, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0XE0, 0X24, 0XC0, 0X0F, 0X3C, 0XE2, 0X3F, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X70, 0X00, 0XC0, 0X03, 0X18, 0XF0, 0XE7, 0X03, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0XF0, 0X08, 0XC0, 0X03, 0X1C, 0X78, 0X07, 0X3F, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0XF0, 0X6C, 0XE0, 0X7F, 0X0F, 0XFF, 0X0F, 0XF0, 0X3F, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X70, 0XEC, 0X25, 0XFD, 0X0F, 0XEF, 0X0F, 0X80, 0XFF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0XD0, 0XE4, 0XBD, 0XFB, 0XDF, 0XCF, 0X07, 0X00, 0XFE, 0X0F, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X90, 0X56, 0X97, 0XCB, 0XF7, 0XDB, 0X03, 0X00, 0XF0, 0X3F, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X00, 0XB0, 0X17, 0XC2, 0X49, 0XC2, 0XF7, 0X07, 0X00, 0XA0, 0XFF, 0X03, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X30, 0X13, 0XC2, 0X48, 0X03, 0XE7, 0X07, 0X00, 0X00, 0XFC, 0X03, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X90, 0X0B, 0X60, 0X40, 0X01, 0XEE, 0X0F, 0X00, 0X00, 0XFC, 0X07, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X98, 0X1D, 0X20, 0X40, 0X87, 0XFE, 0X0F, 0X00, 0XC0, 0XFC, 0X0F, 0X00, 0X00, 0X00, 0X00,
  0X00, 0XD8, 0X1F, 0X00, 0X00, 0X1D, 0XFF, 0X0F, 0X00, 0X60, 0XF8, 0X1F, 0X00, 0X00, 0X00, 0X00,
  0X00, 0XE8, 0X0F, 0X00, 0X00, 0X19, 0XFF, 0X1F, 0X00, 0X00, 0XF0, 0XFF, 0X00, 0X00, 0X00, 0X00,
  0X00, 0XF8, 0X0E, 0X00, 0X00, 0X39, 0XFF, 0X0F, 0X00, 0X00, 0XF0, 0XF8, 0X00, 0X00, 0X00, 0X00,
  0X00, 0X78, 0X2E, 0X00, 0X14, 0X79, 0XFE, 0X0F, 0X00, 0X40, 0XE0, 0XE3, 0X01, 0X00, 0X00, 0X00,
  0X00, 0X78, 0X2F, 0X00, 0X56, 0XFD, 0XFF, 0X0F, 0X00, 0X60, 0XC0, 0XC7, 0X01, 0X00, 0X00, 0X00,
  0X00, 0X78, 0XAF, 0X00, 0XCB, 0XFF, 0X3F, 0X0E, 0X00, 0X60, 0X00, 0X8E, 0X03, 0X00, 0X00, 0X00,
  0X00, 0XF8, 0XBF, 0X08, 0XCB, 0XFF, 0X1F, 0X0C, 0X00, 0XF0, 0X00, 0X8E, 0X07, 0X00, 0X00, 0X00,
  0X00, 0XFC, 0XFF, 0X14, 0XED, 0XFF, 0X0F, 0X0C, 0X00, 0XF0, 0X06, 0X9C, 0X1F, 0X00, 0X00, 0X00,
  0X00, 0XFC, 0XFF, 0X1E, 0XFF, 0XFF, 0X07, 0X0C, 0X00, 0XD0, 0X1D, 0XF8, 0X73, 0X00, 0X00, 0X00,
  0X00, 0X8E, 0XFF, 0X9F, 0XFF, 0XFF, 0X03, 0X0C, 0X00, 0X3C, 0X7E, 0XE0, 0XC7, 0X00, 0X00, 0X00,
  0X00, 0X06, 0XFF, 0X9F, 0XFF, 0XFF, 0X03, 0X06, 0X00, 0X1C, 0XF8, 0XC0, 0X07, 0X07, 0X00, 0X00,
  0X00, 0X02, 0XF9, 0XFF, 0X1F, 0XFE, 0X03, 0X03, 0X00, 0X07, 0XC0, 0X81, 0X1F, 0XF0, 0X00, 0X00,
  0X00, 0X43, 0X38, 0X00, 0X00, 0XF8, 0X83, 0X81, 0XD1, 0X03, 0X3F, 0X00, 0X7F, 0X00, 0XFF, 0X03,
  0X80, 0X41, 0X0E, 0X0F, 0X00, 0XFC, 0XE3, 0XC0, 0XF1, 0X83, 0XFB, 0X0E, 0X84, 0X1F, 0X00, 0X0C,
  0XF4, 0X70, 0X01, 0X0E, 0X80, 0X7F, 0XF0, 0XFC, 0XFF, 0XCF, 0XD9, 0X3E, 0X04, 0X80, 0XFF, 0X19,
  0XD2, 0XE1, 0XC0, 0X07, 0XE0, 0XFF, 0XFF, 0XFF, 0X00, 0XC0, 0XCF, 0X3F, 0X03, 0X00, 0X00, 0X3E,
  0XF1, 0XF0, 0X80, 0X01, 0XF8, 0XFF, 0X01, 0X00, 0X00, 0X80, 0XFF, 0XFF, 0X03, 0X00, 0X00, 0X78,
  0XED, 0X99, 0XFF, 0X00, 0XFC, 0X1F, 0X00, 0X00, 0X00, 0X00, 0XFC, 0X63, 0X00, 0X00, 0X00, 0X70,
  0XFE, 0X0F, 0X00, 0X7C, 0X0F, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X60,
  0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
}; // lion 128x64

void draw(void) {

  u8g.drawXBMP( 0, 0, 128, 64, lion); // coloana, rand, nr pixeli pe orizontala, nr pixeli pe verticala, imagine

}
void setup()
{

  disp_graph_init();

} //end setup

void loop()
{
  u8g.firstPage();
  do {
    draw();
  } while ( u8g.nextPage() );

} //end loop

Rezultatul este acesta:

Se poate folosi si img2cpp care este online:

image2cpp
